SHENGFACNC-bearbetningsdelar i rostfritt stålär designade för industriella sammansättningar som kräver gängade anslutningar, precisionsmonteringshål och noggrant bearbetade passande ytor.
Den gängade flänsadaptern kombinerar ett bultat monteringsgränssnitt med en central gängad anslutning. CNC-svarvning, borrning, försänkning och invändig gängning utgör huvudbearbetningssekvensen.
| Parameter | Specifikation |
|---|---|
| Typ av del | CNC-bearbetad gängad flänsadapter |
| Primärt material | Rostfritt stål |
| Alternativa material | Kolstål, aluminiumlegering |
| Huvudstruktur | Cirkulär fläns med upphöjd central nav |
| Monteringsfunktioner | Sex försänkta genomgående hål |
| Central anslutning | Invändig gänga med lokaliseringsaxel |
| Bearbetningsoperationer | CNC-svarvning, borrning, försänkning, invändig gängning |
| Ytans skick | Bearbetad metallisk finish |
| Mått och toleranser | Enligt ingenjörsritning |
| Trådspecifikationer | Angiven diameter, stigning och tolerans |
| Tillverkningstjänst | OEM- och ODM-bearbetning |
Flänsdimensioner, hålpositioner, gängtoleranser, planhet och ytjämnhet definieras av komponentritningen.
Materialval för CNC-bearbetningsdelar i rostfritt stål beror på korrosionsexponering, mekanisk belastning, viktkrav och bearbetningsspecifikationer.
| Material | Egenskaper | Typiska applikationer |
|---|---|---|
| SUS304 rostfritt stål | Allmän korrosionsbeständighet, god formbarhet och bred industriell användning | Industriella beslag, gängade kopplingar och monteringskomponenter |
| SUS316L rostfritt stål | Förbättrad motståndskraft mot många kloridhaltiga miljöer jämfört med SUS304 | Komponenter som utsätts för mer krävande korrosiva förhållanden |
| Kolstål | Finns i olika kvaliteter och styrka; korrosionsskydd kan krävas | Mekaniska sammansättningar med definierade styrka och kostnadskrav |
| Aluminiumlegering | Lägre densitet än stål och god bearbetbarhet | Lättviktskomponenter där kraven på styrka och gängslitage tillåter |
SUS304 är lämplig för många allmänna industriella tillämpningar, medan SUS316L kan väljas för miljöer med större kloridexponering. Kolstål och aluminiumlegering ger alternativ när mekaniska egenskaper, vikt eller kostnad prioriteras framför rostfritt ståls korrosionsbeständighet.
De sex försänkta genomgående hålen ger flänsens bultade monteringsgränssnitt. Håldiameter, försänkningsvinkel, stigningscirkeldiameter och positionstoleranser följer ritningen av matchande montering. Noggrann hålplacering stödjer inriktning med motsvarande monteringspunkter.
Den upphöjda bommen rymmer den inre huvudgängan. Gängdiameter, stigning, djup och tolerans avgör kompatibiliteten med den passande komponenten. Lokaliseringsaxeln ger en platsreferens där det krävs av monteringsdesignen.
CNC-svarvning bildar flänsens cirkulära profil och ändytans geometri. Den angivna ytterdiametern, koncentriciteten, planheten och ytjämnheten bestämmer dimensionsnoggrannheten för den färdiga delen. Funktionella passande ytor kan få ytterligare efterbehandling när det krävs enligt ritningen.
För CNC-bearbetningsdelar av rostfritt stål måste materialvalet ta hänsyn till driftsmiljön och fästförhållandena.
SUS304 täcker många allmänna industriella anslutningar. SUS316L är ett alternativ för applikationer med större exponering för kloridhaltiga medier. Kolstål kan passa sammansättningar som kräver specifika mekaniska egenskaper, medan aluminiumlegering kan minska komponentvikten.
Gängingrepp, fästbelastningar, slitage på kontaktytor och risk för skador påverkar också materialvalet. För gängade enheter i rostfritt stål hjälper kompatibla fästelement och lämpliga monteringsmetoder att minska gängskador under installationen.
SHENGFA'sbearbetningsprocessför flänsadaptrar av rostfritt stål täcker svarvning, borrning, försänkning, invändig gängning och kantbearbetning.
Skärparametrar och verktygsgeometri väljs i enlighet med rostfritt ståls kvalitet och dimensioner. Att bibehålla effektiva skärförhållanden hjälper till att begränsa arbetshärdningen, medan spånavgång och kylvätskehantering stödjer stabil bearbetning.
Invändiga gängor kräver kontroll av diameter, stigning, djup och passform. De sex monteringshålen måste uppfylla de specificerade positions- och försänkningskraven. Gradning tar bort oönskade kanter runt hål, försänkningar och gängade öppningar utan att ändra funktionella dimensioner.
Referenskomponenten har en bearbetad metallfinish med synliga svängmärken. Ytterligare ytbehandling kan specificeras enligt kraven på korrosionskontroll och ytkvalitet.
| Avsluta | Ansökan |
|---|---|
| Maskinbearbetad | Behåller den svarvade ytan och synliga bearbetningsmärken |
| Passivering | Stöder korrosionsbeständighet i rostfritt stål genom att ta bort vissa ytföroreningar och främja det skyddande passiva skiktet |
| Mekanisk polering | Ger en slätare yta där så anges |
| Andra specificerade behandlingar | Appliceras enligt materialkompatibilitet och ritningskrav |
Passivering är en ytbehandling snarare än en ersättning för att välja lämplig rostfri stålkvalitet. Efterbehandlingsspecifikationen bör identifiera den nödvändiga processen och acceptanskriterierna.

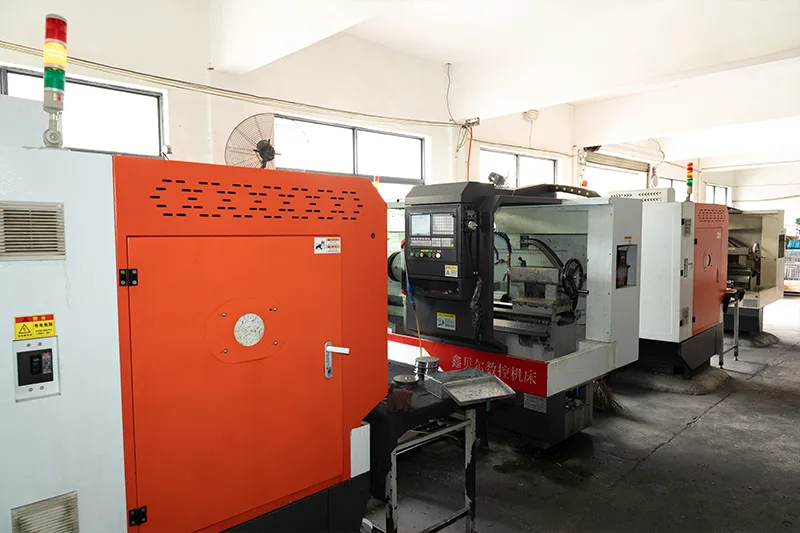

Etablerat 2007, tillhandahåller SHENGFA HardwareCNC-bearbetning och metallbearbetningför komponenter i rostfritt stål, kolstål och aluminiumlegeringar. Tillverkningen kan starta från CAD-filer, måttritningar eller komponentspecifikationer, med bearbetningsoperationer valda för att matcha detaljens geometri.

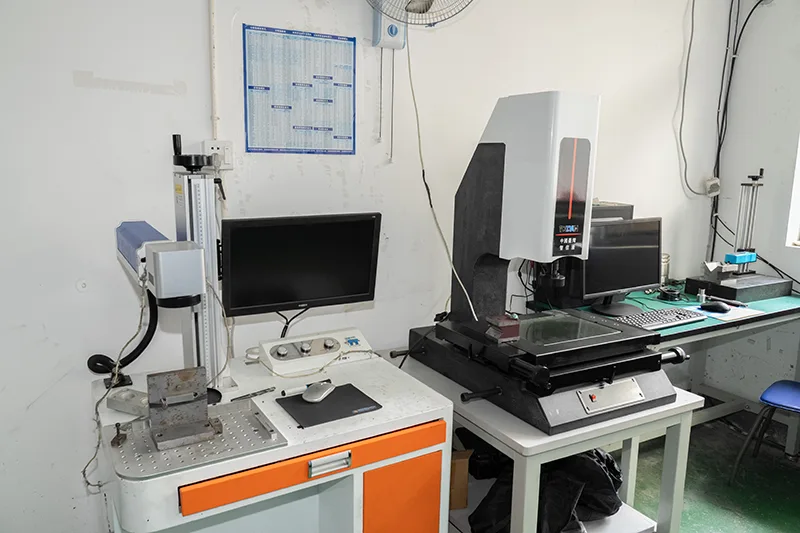

För gängade flänsadaptrar omfattar bearbetningssekvensen flänssvarvning, monteringshålsborrning och försänkning, invändig gängning och kantbearbetning. Flänsdimensioner, hålpositioner, gängpassning, placeringsaxelgeometri och ytjämnhet utgör de viktigaste inspektionspunkterna. SHENGFAs listade inspektionsutrustning inkluderar koordinatmätmaskiner (CMMs), optiska 2D-projektorer och ytråhetstestare. Röntgeninspektionsutrustning finns också tillgänglig för applikationer som kräver intern strukturundersökning.
SHENGFA'sOEM- och ODM-tjänsterrymma ritningsbaserad komponentproduktion, inklusive specificerade material, gängstandarder, dimensionstoleranser och ytbehandlingar. Produktionsplaneringen tar även hänsyn till orderkvantitet och inspektionsdokumentation, vilket kopplar bearbetningssekvensen till den färdiga komponentens funktionskrav.
För CNC-bearbetningsdelar av rostfritt stål stöder denna kombination av bearbetningsprocesser, dimensionell inspektionsutrustning och ritningsbaserad produktion tillverkning av komponenter med definierade monteringsgränssnitt, gängade anslutningar och passande ytor. För att begära en offert, tillhandahåll delritning, materialkvalitet, gängspecifikationer, kritiska toleranser, ytfinish och orderkvantitet.
Skicka in komponentritning, materialkvalitet, gängspecifikationer, dimensionstoleranser, ytfinish och beställningskvantitet till SHENGFA Hardware för en offert.
SHENGFA tillhandahåller CNC-bearbetade rostfria stålkomponenter för gängade anslutningar, monteringsenheter och andra industriella applikationer, med kolstål och aluminiumlegering tillgängliga för projekt som kräver alternativa materialegenskaper.
Skicka förfråganAnvänd kompatibla fästmaterial, applicera ett smörjmedel mot kärvning som är lämpligt för rostfritt stål och kontrollera monteringshastighet och vridmoment. Undvik att återanvända trådar som visar tecken på skavning eller deformation.
Ange gängstandard, nominell diameter, stigning, toleransklass och inspektionsmetod på ritningen. Passningskomponentens gängspecifikation bör bekräftas före produktion för att undvika passningsproblem.
Passivering tar bort ytföroreningar utan att avsiktligt ta bort basmaterial, så det bör inte ändra funktionella dimensioner. Kritiska mått och gängpassning bör fortfarande verifieras efter avslutad om ritningen kräver det.
Försänkningsvinkeln måste matcha skruvhuvudets vinkel för att säkerställa korrekt sitt- och lastfördelning. En felaktig vinkel kan minska kontaktytan och orsaka att den lossnar eller ytskador vid vibrationer.
Ja. SHENGFA accepterar OEM- och ODM-bearbetning från dimensionerade ritningar eller CAD-filer. Prototyper och kvantiteter för små partier kan offereras baserat på material, toleranser, inspektionskrav och efterbehandlingsspecifikationer.
