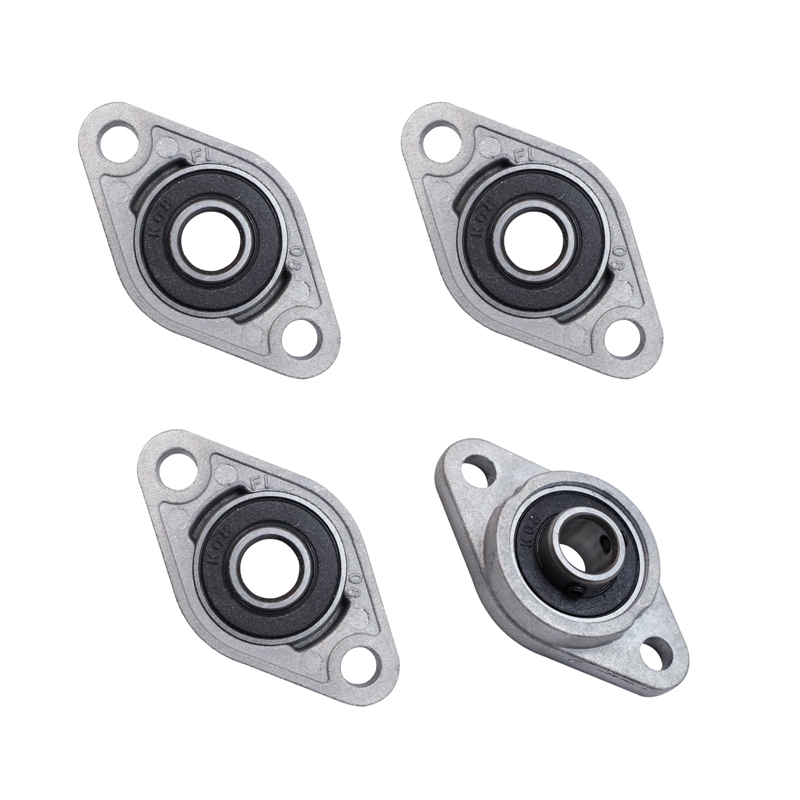

Pillow Block Fläns Bearing från SHENGFA kombinerar en kompakt husdesign med justerbara monteringsfunktioner för att stödja maskiner där installationsutrymmet är begränsat och axelns positioneringsnoggrannhet är viktig.
Lagret har en design på 8 mm inre diameter med 5 mm monteringshål och 37 mm hålavstånd, vilket ger en praktisk konfiguration för små mekaniska enheter som kräver stabilt axelstöd.
Dess övergripande dimensioner är:
| Specifikation | Detaljer |
|---|---|
| Innerhålsdiameter | 8 mm / 0,31 tum |
| Monteringshålets diameter | 5 mm / 0,2 tum |
| Monteringshålsavstånd | 37 mm / 1,46 tum |
| Total storlek | 48 mm × 27 mm × 11 mm |
| Material för hölje | Zinklegering |
| Bearbetningsprocess | CNC precisionsbearbetning |
Till skillnad från vanliga kuddblock som monteras parallellt med axelns axel på plana baspiedestaler, monteras ett flänshus vinkelrätt mot maskinramen. Denna vertikala monteringsorientering stöder axiell penetrering genom skott, ramväggar och maskinsidoplattor samtidigt som den exakta vinkelrätheten bibehålls.
Axelavböjning och strukturell förvrängning under belastning orsakar för tidig spjälkning av löpbanan i stela lagerfästen. SHENGFAs kuddblockflänslager integrerar en justerbar vertikal ytdesign. Denna självpositionerande funktion kompenserar för mindre vinkelförskjutningar under rammontering, vilket säkerställer jämn lastfördelning över alla rullande element.
Medan traditionella gjutjärnshöljen är tunga och benägna att spricka vid lokal påverkan, levererar högkvalitativ pressgjuten zinklegering exceptionell strukturell sträckgräns och korrosionsbeständighet. Den precision CNC-polerade ytterytan hjälper till att avleda värmen och förhindrar värmeackumulering under långvarig höghastighetsdrift.
På grund av dess kompakta struktur och justerbara monteringsegenskaper, appliceras pillow Block Flange Bearing i flera industrier som kräver pålitligt stöd för axelrotation.
Typiska tillämpningar inkluderar:
Lagret stödjer rotation av transportörens axel och hjälper till att upprätthålla mjuk materialrörelse under kontinuerlig drift.
Jordbruksutrustning drar nytta av kompakta bärande strukturer som kan arbeta under växlande belastningar och utomhusförhållanden.
Höghastighetsmaskiner kräver stabil axelpositionering för att bibehålla konsekvent produktionsnoggrannhet.
Precisionsstöd för axelrotation hjälper till att upprätthålla en stabil mekanisk rörelse under utskrift.
Val av lager spelar en viktig roll för att upprätthålla tillförlitlig drift i miljöer där utrustningens renhet och stabilitet är viktigt.
Matcha den nominella axeldiametern direkt till lagerhålets storlek (8 mm / 0,31 tum). Kontrollera att monteringsstigningen (37 mm / 1,46 tum) är i linje med befintliga ramhålsmönster. För anpassade axeltoleranser eller icke-standard metrisk/imperial axel, tillhandahåller SHENGFA anpassade CNC-bearbetningsalternativ.

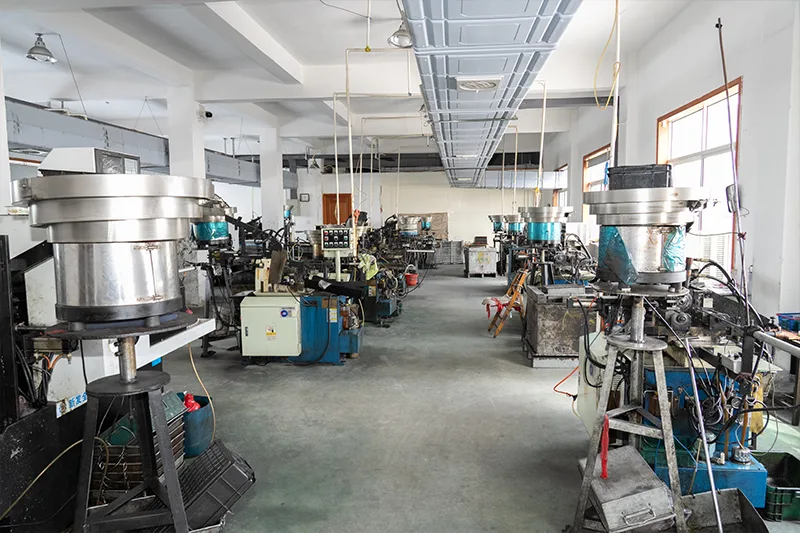

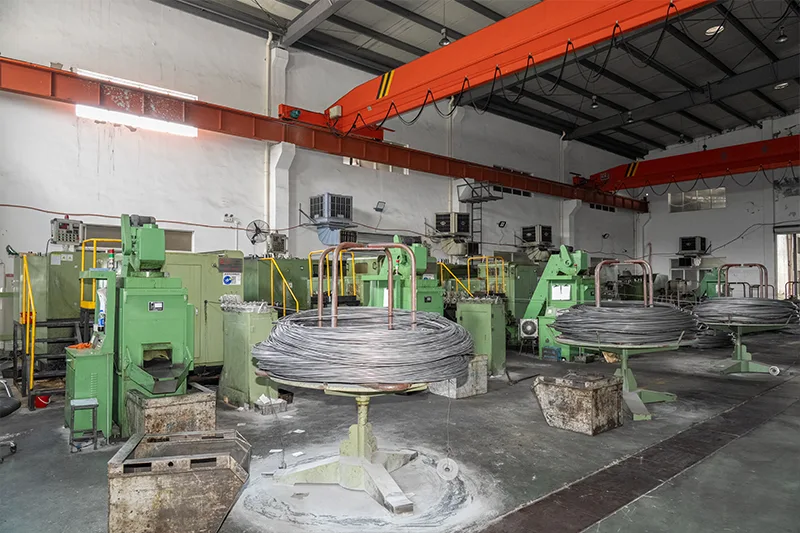

Ningbo Shengfa Hardware har levererat skräddarsydda lösningar för metalltillverkning sedan 2007. Vår fabrik i Ningbo, Zhejiang, integrerar omfattande produktions- och kvalitetsinspektionsutrustning:
Vi stödjer specialtillverkning skräddarsydd för specifika utrustningsdesigner:
Ningbo Shengfa Hardware har ett etablerat globalt exportnätverk:
Oavsett om vi ersätter standardkomponenter på höghastighetstextilmaskiner, filmbearbetningslinjer eller jordbrukstransportörer, utvärderar vårt ingenjörsteam CAD-ritningar och tekniska specifikationer för att leverera snabba offerter och korta ledtider.
